Diagrama i explicació

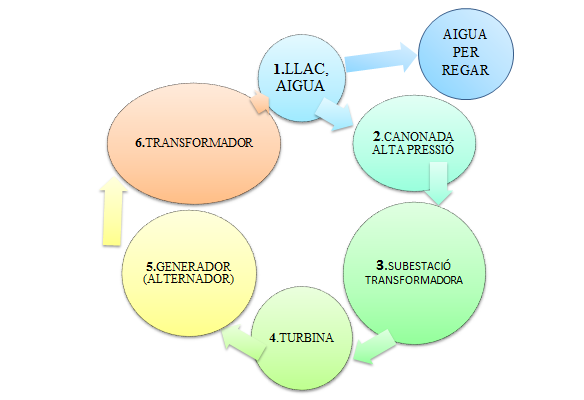

DIAGRAMA DE BLOCS: PROCÉS TRANSFORMACIÓ ENERGIA HIDRÀULICA
EXPLICACIÓ DE CADA PAS:

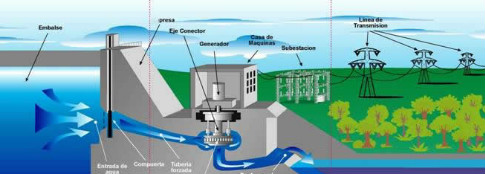

1) Es construeix una presa, en un lloc estret on l’aigua pasa a altes velocitats (normalment a les valls entre muntanyes). Aleshores amb el pas del temps, l’aigua es concentra formant un embassament o llac.
2) Hi ha una canonada d’alta pressió que surt de la presa on agafa una mostra d’aigua que va a parar a una espècie de caseta.
3) Hi ha una turbina i un generador.
4) A dins de la caseta hi ha una subestació transformadora, encarregada d’elevar el voltatge per mantenir la mateixa però disminuir la magnitud del corrent elèctric.
5) Turbina que gira a alta velocitat.
6) Generador elevador, la potència es de 1000000 W i el voltatge de 380 V, aleshores ens donaria una intensitat de 2631,57 A. No es pot transportar, necessitaríem metres de diàmetre del cable. La intensitat és massa alta, per tant, per mantenir la potència hem de fer més gran el voltatge, i lògicament així disminuirà la electricitat.Així doncs necessitem posar un voltatge alt (per exemple 20000 V) i aleshores si que el resultat es lògic i es pot transportar
pels cables elèctrics.
7) Transformador, s’encarrega que disminuir la intensitat que hem explicat anteriorment.
Formula: P=1000000 W /20000 V= 50 A
